產品型號

L系列P5

LED規格

SMD1921

（1）LED管芯參數

序號

發光顏色

發光強度

主波長

備注

1

紅色（測試條件：5mA，2.0V）

180mcd

622nm

管芯的波長、亮度，均為典型值

2

綠色（測試條件：2mA，3.0V）

480mcd

522nm

3

藍色（測試條件：2mA，3.0V）

85mcd

472nm

（2）像素點參數

為使配色達到最佳的白平衡效果，要求各種顏色亮度的配色比例為 R：G：B/3：6：1。

1

LED

FM-B1921RGBA-HG

2

點間距

3.91mm（X:3.91 Y:3.91）

3

像素點組成

1R1G1B

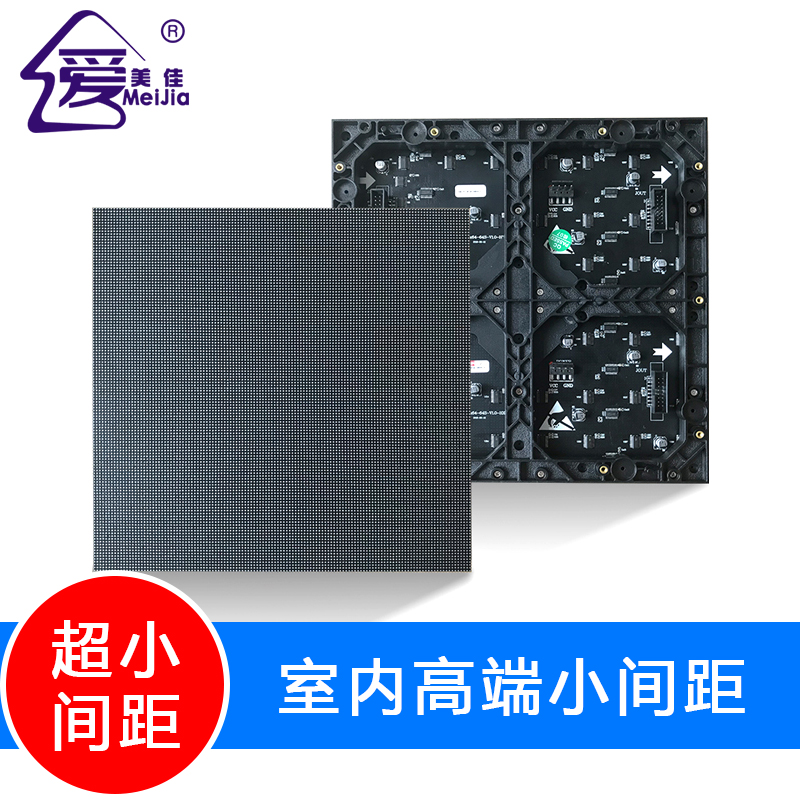

（3）模組技術參數

1

模組分辨率(寬×高)

64像素×64像素

2

模組尺寸(寬×高)

(寬)250mm×( 高)250mm×（厚）15mm

3

面罩

PVC

（4）箱體技術參數

1

箱體分辨率(寬×高)

128像素×128像素

2

模組分布(寬×高)

2×2

3

模組間平整度

≤0.1mm

4

箱體尺寸（寬×高×厚）

500mm×500mm×68mm

5

箱體重量

7.8Kg/PCS凈重；7.8Kg/PCS毛重

6

開關電源

4.5V40A(巨能偉業)

7

控制系統

NOWA-MRV210

8

箱體材質

TAIHENG壓鑄鋁

9

航插

TAIHENG定制

（5）屏體技術參數

1

點密度

65536點/ m²

2

亮度（白場色溫11000K）

3000cd~5000cd/ m²可調

3

水平視角/垂直視角

110°/110°

4

平整度

≥98%

5

色度均勻性

±0.003  Cx,Cy之內

6

最高對比度

6000:1

7

防護等級

背面：IP63  正面：IP65

（6）系統控制參數

1

信號顏色處理位數

紅、綠、藍各≥16bit

2

驅動方式

恒流動態1/16掃描驅動

3

換幀頻率

60幀  高刷支持3D：120幀

4

刷新率

≥3840Hz

6

屏體色溫

2000K～9500K可調

7

亮度調節

手動/自動/程控

8

像素校正

配備亮度與色度逐點校正

9

控制方式

同步控制

10

控制距離

超五類雙絞網線, 超過100米使用光纖傳輸

11

軟件接口

Windows XP /7/8/10

12

信號輸入

HDMI、DVI

（7）屏體運行參數

1

工作電壓

AC：110V~240V、50~60Hz

2

峰值功率

≤600W/ m²

3

平均功率

200W/ m²～300W/ m²

4

連續工作時間

≥7×24hrs，支持連續不間斷顯示

5

平均無故障工作時間

≥10000小時

6

LED壽命

100000H

7

離散失控點

≤0.0001，出廠時為0

8

連續失控點

0

9

盲點率

≤0.0001，出廠時為0

10

屏幕溫升（使用運行狀態）

≤5度

11

運行環境溫度

-10℃～60℃

12

運行環境濕度

10％～90％RH，無凝結
